本实用新型公开了一种防倒流装置，它由防倒流罐、T形密封柱、密封垫和十字固位圈构成，其中防倒流罐为本防倒流装置的外壳，由罐体内室、罐底流入管和罐身流出管组成，在罐体内室的罐底流入管的上方装置T形密封柱，罐底流入管上端内部装置十字固位圈，T形密封柱插入在十字固位圈的圆环内，并可上下活动。本实用新型可有效防止管道流体倒流现象的发生，且构造简单、实现容易、安装维护方便、价格低廉。
一种防倒流装置
技术领域
[0001] 本实用新型涉及流体管路控制装置，特别涉及一种防止流体倒流的防倒流装置。背景技术
[0002] 在流体管道中，经常由动力源为管道内的流体流动提供动力，使流体沿一定方向流动。当动力源停止工作或管道出现异常状况时，管道中的流体经常会出现倒流的现象，造成设备的污染或动力源设备的损坏，从而影响生产的运行，严重时会发生安全事故，威胁生命和财产的安全，因而流体管路中经常在需要防倒流的地方经常安装防倒流装置。
实用新型内容
[0003] 本实用新型的目的是为了解决上述问题，而提供一种防倒流装置，本实用新型可有效防止流体回流现象发生，且实现容易，安装方便。
[0004] 本实用新型是由防倒流罐、T形密封柱、密封垫和十字固位圈构成，其中防倒流罐为本防倒流装置的外壳，由罐体内室、罐底流入管和罐身流出管组成，罐底流入管在防倒流罐体的下方，并深入到防倒流罐的罐体内室，在罐底流入管的上方装置T形密封柱，罐底流入管上端内部装置十字固位圈，T形密封柱插入在十字固位圈的圆环内，并可上下活动；罐身流出管在防倒流罐罐体侧下方水平放置。
[0005] 所述T形密封柱为一体化结构，由圆形密封板、立柱和圆形挡板构成，圆形密封板为外径与罐底流入管外径相同的圆板，圆形密封板距罐体内室顶端距离为立柱长度的f 1.2倍，立柱在圆形密封板与圆形挡板的正中间，为圆柱体结构，外径小于罐底流入管内径的1/2，长度为2(Tl00mm之间，圆形挡板在立柱下端，外径同十字固位圈的圆环外径相
坐寸o
[0006] 所述密封垫放置在T形密封柱之圆形密封板的下方，为圆环形状垫片，外径与圆形密封板外径相同，内径与立柱外径相同，材质为橡胶或聚四氟乙烯。
[0007] 所述十字固位圈固定在罐底流入管上端内壁，由十字支架和圆环组成，圆环内径与T形密封柱的立柱外径相同，圆环厚度在f 50mm之间。
[0008] 本实用新型的有益效果:
[0009] 本实用新型可有效防止流体倒流现象的发生。
[0010] 本实用新型结构简单、实现容易、安装维护方便、价格低廉。
附图说明

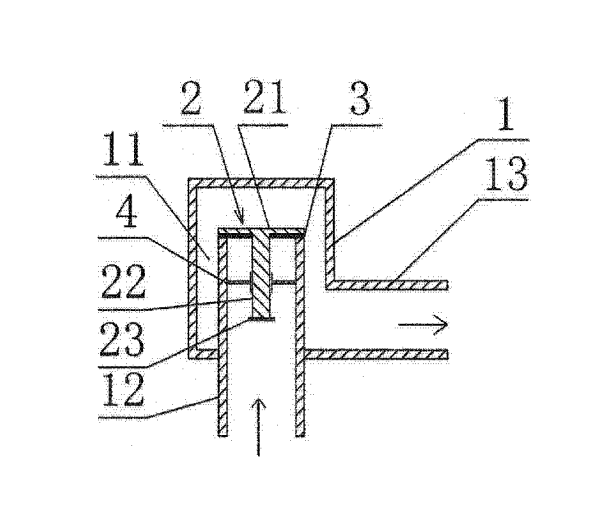

[0011] 图1是本实用新型无流体流入或流体倒流时的结构示意图。
[0012] 图2是本实用新型流体正常流入时的结构示意图。
[0013] 图3是本实用新型之十字固位圈结构示意图。
[0014] 其中，I一防倒流罐；11—罐体内室；12—罐底流入管；13—罐身流出管；2—T形密封柱；21—圆形密封板；22—立柱；23 —圆形挡板；3—密封垫；4一十字固位圈；41—十字支架；42—圆环。
具体实施方式
[0015] 请参阅图1所示，本实施例是由防倒流罐1、T形密封柱2、密封垫3和十字固位圈4构成，其中防倒流罐I为本防倒流装置的外壳，防倒流罐I由罐体内室11、罐底流入管12和罐身流出管13组成，罐底流入管12在防倒流罐I罐体的下方，并深入到防倒流罐I的罐体内室11，在罐底流入管12的上方装置T形密封柱2，罐底流入管12的上端内部装置十字固位圈4，罐身流出管13在防倒流罐I罐体侧下方水平放置，T形密封柱2为一体化结构，T形密封柱2由圆形密封板21、立柱22和圆形挡板23构成，圆形密封板21为外径与罐底流入管12外径相同的圆板，圆形密封板21距罐体内室11顶端距离为立柱22长度的f 1.2倍，立柱22在圆形密封板21与圆形挡板23的正中间，为圆柱体结构，外径小于罐底流入管12内径的1/2，长度为2(Tl00mm之间，圆形挡板23在立柱22下端，外径同十字固位圈4的圆环42外径相等。T形密封柱2插入在十字固位圈4的圆环42内，可在圆环42内上下活动。密封垫3放置在T形密封柱2之圆形密封板21的下方，为圆环形状，外径与圆形密封板21外径相同，内径与立柱22外径相同，材质为橡胶或聚四氟乙烯。
[0016] 如图3所示，十字固位圈4固定在罐底流入管12上端内壁，由十字支架41和圆环42组成，圆环42内径与T形密封柱2立柱22的外径相同，环径在f 50mm之间。
[0017] 本防倒流装置在正常没有流体经过的情况下，如图1所示，防倒流罐I内的T形密封柱2和密封垫3在自身重力作用下与罐底流入管12上端相密封，当有流体正常从下方经过时，流体将T形密封柱2和密封垫3顶起，流体从圆形密封板21的下方流过，然后从罐身流出管13流出；在发生倒流现象时，流体从罐身流出管13的流入，由于T形密封柱2和密封垫3与罐底流入管12上端密封，流体被T形密封柱2阻挡，停留在防倒流罐I的罐体内室11。
（21）申请号:201320228315.2
（22）申请日:2013.05.01
（73）权人:长春黄金研究院
地址:130012吉林省长春市南湖大路6760号
（72）发明人:刘强
（74）代理机构:长春市四环事务所22103 代理人:张建成
