一种医用臭氧尾气催化分解装置
本发明涉及一种医用尾气催化分解装置，属于医用装置尾气吸附技术领域。包括连接管，连接管安装在第一壳体上，第二壳体通过螺栓并列连接第一壳体，第二壳体末端设置排气口，对应排气口在第二壳体内设置外壳和内壳，内壳套装在外壳内，外壳和内壳之间设置催化分解剂，内壳壳壁上分布有椭圆形通孔，内壳连通连接管，连接管的另一端置于第一壳体外侧。本发明结构合理实用，便于将消毒后的尾气进行收集，减少对工作人员的身体健康的威胁，改善工作环境，提高工作效率。
医用尾气催化分解装置
技术领域
[0001] 本发明涉及一种医用尾气催化分解装置，属于医用装置尾气吸附技术领域。
背景技术
[0002] 在医用消毒领域，通常会用到气体消毒，当时气体本身会对人体造成危害，处理不合理将会危机工作人员的身体健康，得不偿失。
发明内容
[0003] 本发明要解决的技术问题是:提供一种结构合理，分解效果好，可有效吸收、分解尾气的医用尾气催化分解装置。
[0004] 本发明所述的医用尾气催化分解装置，其特征在于:包括连接管，连接管安装在第一壳体上，第二壳体通过螺栓并列连接第一壳体，第二壳体末端设置排气口，对应排气口在第二壳体内设置外壳和内壳，内壳套装在外壳内，外壳和内壳之间设置催化分解剂，内壳壳壁上分布有椭圆形通孔，内壳连通连接管，连接管的另一端置于第一壳体外侧。
[0005] 第二壳体通过螺栓并列连接第一壳体，可使第二壳体和第一壳体方便安装和拆卸，便于安装内部的外壳、内壳及连接管；消毒后的尾气可通过连接管进入到内壳，然后由内壳经催化分解剂吸收分解后，从排气口排出，达到分解有毒尾气的目的。
[0006] 外壳、内壳的截面均为圆环形，夕卜壳外周套装过滤网。
[0007] 本发明的有益效果是:
[0008] 结构合理实用，便于将消毒后的尾气进行收集，减少对工作人员的身体健康的威胁，改善工作环境，提高工作效率。
附图说明

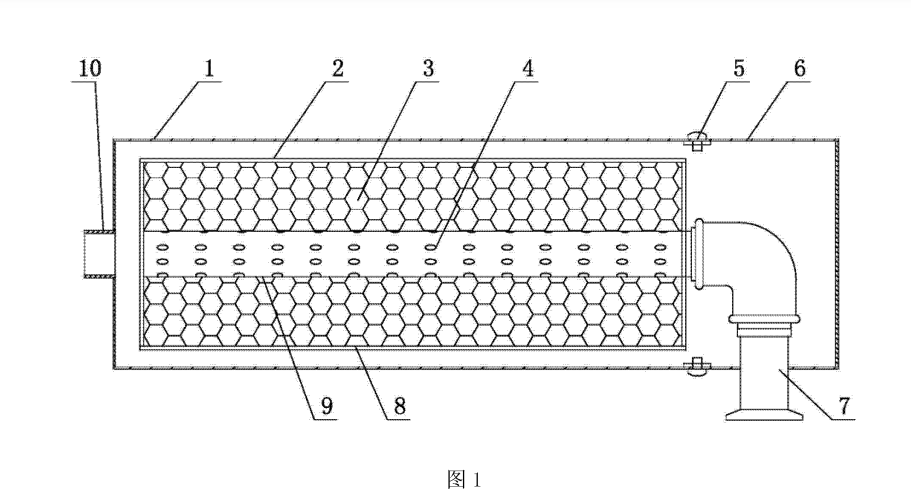

[0009] 图1是本发明的结构示意图。
[0010] 图中:1、第二壳体2、过滤网3、催化分解剂4、椭圆形通孔5、螺栓6、第一壳体
7、连接管8、外壳9、内壳10、排气口。
（21）申请号：201310683188.X
（71）申请人：山东亿恺仓储工程有限公司
地址：255086山东省淄博市高新区宝山路22号
（72）发明人史希水、张德喜、于效林
（51）Int.Cl. B010 53/86（2006.01）
